За водено испирање штампаних плоча

Испирање штампане плоче водом је метода чишћења произведене штампане плоче. Током производног процеса, неке хемикалије и прашина остају на подлози, што може изазвати квар кола или утицати на перформансе електронских компоненти.



Стога, испирање водом може уклонити ове остатке употребом специфичних средстава за чишћење и протока воде под високим притиском, осигуравајући да је површина штампане плоче чиста, чиме се побољшава њен квалитет и поузданост.



Штампана плоча је једна од важних компоненти у електронским производима, која има функцију повезивања кола и преноса сигнала. Да би се обезбедио квалитет и дугорочна стабилност штампане плоче, често је потребно опрати штампану плочу у процесу производње.



Испирање водом је да се штампана плоча која је одштампана, позлаћена или отпорна на лемљење пошаље у машину за прање веша на прање. Његова сврха је да очисти заостале хемијске агенсе и прашину на површини, да осигура да штампана плоча буде потпуно чиста од уљане прљавштине, без остатака, сува и без воде за даљу обраду.



У процесу испирања водом, штампана плоча ће се прво претходно очистити, односно плоча ће се ставити у резервоар за чишћење, а бакарна шљака, прашина ће бити испрана принудним протоком ваздуха. Следи главно прање. Овај корак је да се плоча направи у резервоару за чишћење, помоћу посебне пумпе за чишћење воде како би се опрала површинска прљавштина, течност за штампање емулзије, остатак лепка, итд. Затим се испире, што је углавном да би плоча прошла кроз резервоара за прање у одређеном времену како би се уклониле заостале компоненте воде за прање и смањило мешање нечистоћа у следећем процесу.



Вреди напоменути да је за испирање водом потребна употреба висококвалитетне дејонизоване воде, јер дејонизована вода не садржи јоне, бактерије и нечистоће је неопходан услов за производњу електронских штампаних плоча.

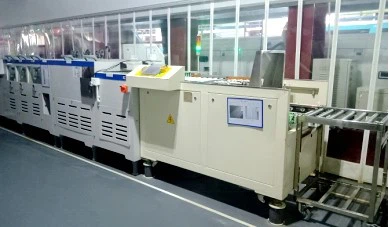

Слика: Производна линија за испирање водом



Утицај испирања водом на квалитет укључује следеће аспекте:



1. Уклањање остатака: Процес производње ПЦБ-а ће произвести разне остатке, као што су остаци заваривања, уље, прашина и тако даље. Ако се ови остаци не очисте темељно, могу негативно утицати на перформансе и поузданост плоче. Прање плоче може уклонити ове остатке, чиме се осигурава квалитет плоче.



2. Избегавајте кратак спој: на штампаној плочи има много малих спојних тачака, а ако постоје загађивачи на овим прикључним тачкама, то може довести до проблема са кратким спојем. Ови загађивачи се могу уклонити прањем како би се избегла појава кратких спојева.



3. Обезбедите завршну обраду штампане плоче: Завршна обрада штампане плоче има значајан утицај на њен коначни изглед и перформансе. Ако на површини штампане плоче постоје мрље и недостаци, то може утицати на квалитет финалног производа и тржишну конкурентност. Испирање водом може осигурати глаткоћу површине штампане плоче.

4. Осигурајте електричне перформансе штампане плоче: Ако постоје загађивачи и остаци на површини плоче, то може имати негативан утицај на њене електричне перформансе. Испирањем водом, ови загађивачи и остаци се могу уклонити, обезбеђујући електричне перформансе штампане плоче.



Испирање водом је важан процес у производњи штампаних плоча. У поређењу са другим процесима, процес испирања водом је релативно једноставан, али процес има важну улогу у квалитету штампане плоче и важна је гаранција високог квалитета штампане плоче.
