Испитивање уједначености температуре и притиска за вишеслојну ПЦБ пресу

У процесу производње ПЦБ-а, вишеслојна преса за ПЦБ је један од важних производних алата. Вишеслојна штампана штампа се углавном користи за пресовање вишеслојних ПЦБ плоча заједно, омогућавајући да се различити нивои штампаних плоча чврсто комбинују, чиме се постиже повезивање кола. Уједначеност температуре и притиска је веома важан параметар у употреби вишеслојних преса за ПЦБ. Да би се осигурало да температура сваке области штампане плоче може да испуни потребне захтеве за температуру пресовања и да осигура да штампана плоча може да постигне најбољи ефекат пресовања током процеса пресовања. Ако је температура пресовања штампане плоче неуједначена, то ће довести до смањења квалитета штампане плоче, па ће доћи и до озбиљних проблема као што су кратки спојеви на плочи, што ће негативно утицати на ефикасност рада и квалитет производа. .

Употреба машине за ламинирање је неопходна у обради вишеслојних ПЦБ-а, а уједначеност притиска и температуре у машини за ламинирање има значајан утицај на квалитет ламинације. Редовни тестови стабилности се морају спроводити кроз експерименте.

Конвенционално вишеслојно тестирање пресовања ПЦБ-а углавном укључује два аспекта: температуру и притисак. Што се тиче температуре, потребно је да одржавамо равномерно загревање грејне плоче вишеслојне ПЦБ пресе да бисмо постигли циљ уједначене температуре. Што се тиче притиска, потребно је контролисати равнотежу притиска вишеслојне ПЦБ пресе како би се обезбедио стабилан унутрашњи притисак за вишеслојну ПЦБ плочу.

1. Метода испитивања униформности притиска

За испитивање уједначености притиска постоји специјализовани индукциони папир који делује као папир за копирање. Поред тога, стандардне оловне траке се могу распоредити за тестирање у преси, а преостала дебљина сваког сегмента сваке оловне траке може се измерити након завршетка како би се утврдила униформност машине за декомпресију, а нумеричка вредност се може квантификовати.

Поред тога, старија метода је да се користи карбонски папир на врху белог папира за операцију пресовања, а затим проверите отиске који су остали на белом папиру након притиска да бисте утврдили који положај платформе за пресовање није довољно притиснут и који положај је под равномерним притиском.

2. Метода испитивања уједначености температуре

Користећи термометар за термопар, направите још неколико жица термоелемента, а затим користите девет или више тачака на основу положаја платформе. Након притиска, снимите податке о температури на свакој позицији, а затим саставите податке у формат графикона. Ово може лако и интуитивно показати уједначеност температуре целе платформе за компресију. У исто време, могу се спровести вишеструки тестови да би се добиле промене у температурној поновљивости, чиме се систематски процењују перформансе машине за ламинирање.

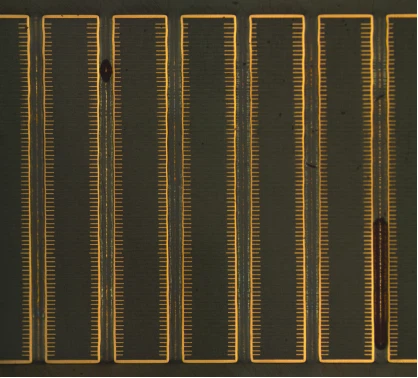

Слика: попречни пресек штампане плоче

Када је резултат испитивања уједначености температуре притискања штампане плоче квалификован, то указује да је температура пресовања штампане плоче испунила захтеве, а промене температуре у свакој области су унутар дозвољеног опсега, што може да обезбеди ефекат притискања и квалитет штампане плоче. Напротив, ако резултати испитивања нису квалификовани, потребно је поново тестирати и прилагодити све док се не постигне квалификовани стандард.
